伟肯变频器维修案例：

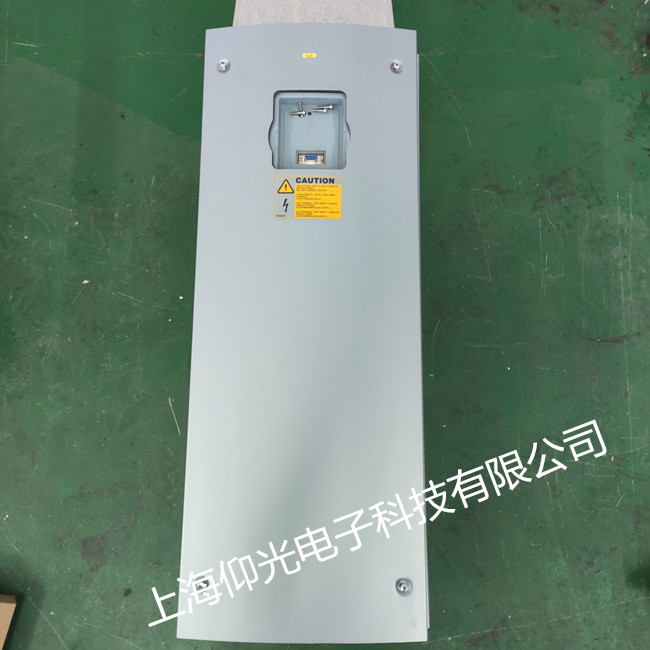

例如变频器型号：VACON-NXL00465
故障现象：过电压报警

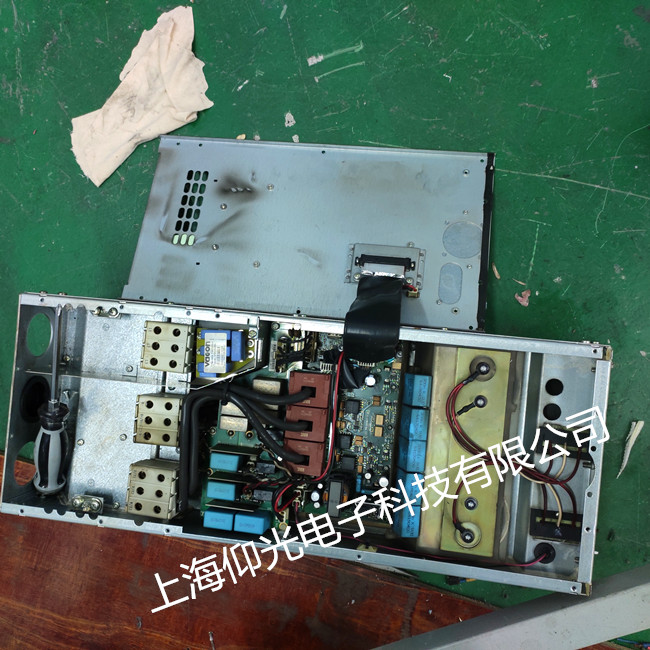

故障分析：客户反应说变频器在运行中突然显示过压报警，打开机箱测量主回路和模块都是正常。单独测量驱动都正常。测量制动管时发现以击穿，经分析过压报警的原因是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，更换后上电运行，且快速停车都没有问题。
2、键盘显示正常，但无法操作：
1).若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有IC75179），对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确。
2). 如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
3、电位器不能 调速：
1). 首先检查控制方式是否正确。
2). 检查给定信号选择和模拟输入方式参数设置是否有效。
3). 主控板拨码开关设置是否正确。
4). 以上均正确，则可能为电位器不良，应检查阻值是否正常。
4、过流保护（OC）：
1). 当变频器键盘上显示“FO OC”时“OC”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“OC”保护是负载过重保护还是Vce保护（输出有短路现象、驱动电路故障及干扰等）。
2). 若查询时确定由于负载较重造成加速上升时电流过大，此时适当调整加速时间及合适的V/F特性曲线。
3). 如果没接电机，空运行变频器跳“OC”保护，应断电检查IGBT是否损坏，检查IGBT的续流二极管和GE间的结电容是否正常。若正常，则需检查驱动电路：①检查驱动线插接位置是否正确，是否有偏移，是否虚插。②检查是否是因HALL 及线不良导致“OC”。③检查驱动电路放大元件（如IC33153 等）或光耦是否有短路现象。④检查驱动电阻是否有断路、短路及电阻变值现象。
4). 若在运行过程中跳“OC”，则应检查电机是否堵转（机械卡死），造成负载电流突变引起过流。
5). 在减速过程中跳“OC”，则需根据负载的类型及轻重，相应调整减速时间及减速模式等。
5、过载保护（OL）：
1). 当变频器键盘上显示“FO OL”时“OL”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，若输出电流过大，则可能负载过重引起，此时应调整加、减速时间及V/F曲线、转矩提升等。若仍过载，则应考虑减轻负载或更换更大容量的变频器。
2). 若查询故障时输出电流并不大，此时应检查电子热过载继电器参数是否适当。
3). 检查HALL及线是否有不良。
6、过热保护（OH）：
1). 检查温度开关线插头是否插好，用万用表检测温度开关线是否断开，若断开则可断定温度开关线断路或温度开关损坏。
2). 风扇不良导致过热保护。
3). 环境温度过高，散热效果较差，变频器内部温度较高导致过热保护。
4). 对于带有整流桥的七单元IGBT的变频器，其温度检测是利用IGBT内部的热敏电阻的阻值变化进行温度检测的，若出现“OH”过热保护，有如下原因：①比较器坏，输出高电平所制。②比较器比较电阻变值，比较电压较低。③IGBT 内部的热敏电阻阻值异常。
Vacon变频器NXS系列
NXS 0003 5A2H1SSS
NXS 0004 5A2H1SSS
NXS 0005 5A2H1SSS
NXS 0007 5A2H1SSS
NXS 0009 5A2H1SSS
NXS 0012 5A2H1SSS
NXS 0016 5A2H1SSS
NXS 0022 5A2H1SSS
NXS 0031 5A2H1SSS
伟肯变频器维修：
Vacon0010 -1L-0001-1 0.25kw
Vacon0010 -1L-0002-1 0.37kw
Vacon0010 -1L-0003-1 0.55kw
Vacon0010 -1L-0004-1 0.75kw
Vacon0010 -1L-0005-1 1.1kw
Vacon0010 -3L-0001-2 0.25kw
Vacon0010 -3L-0002-2 0.37kw
Vacon0010 -3L-0003-2 0.55kw
Vacon0010 -3L-0004-2 0.75kw
Vacon0010 -3L-0005-2 1.1kw
Vacon0010 -3L-0007-2 1.5kw
Vacon0010 -3L-0011-2 2.2kw
Vacon0010 -3L-0001-4 0.37kw
Vacon0010 -3L-0002-4 0.55kw
Vacon0010 -3L-0003-4 0.75kw
Vacon0010 -3L-0004-4 1.1kw
Vacon0010 -3L-0005-4 1.5kw
Vacon0010 -3L-0006-4 2.2kw
Vacon0010 -3L-0008-4 3.0kw
Vacon0010 -3L-0009-4 4.0kw
Vacon0010 -3L-0012-4 5.5kw
