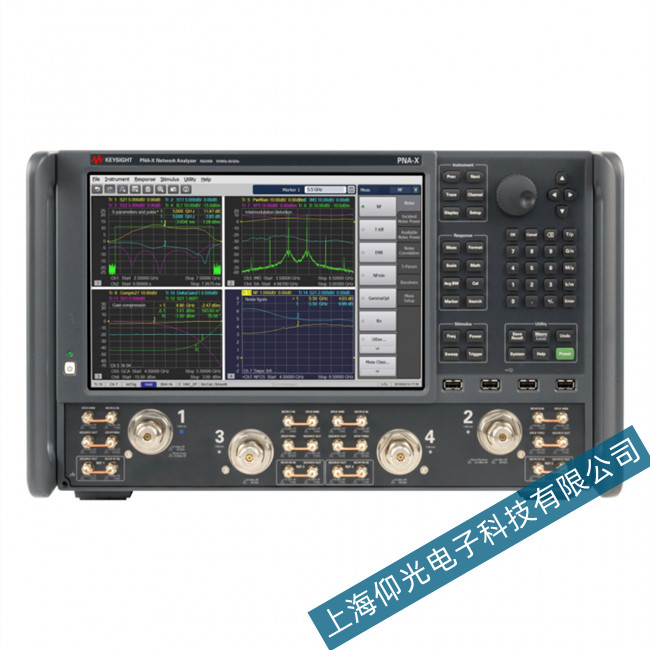

是德N5242B网络分析仪显示故障维修处理方法

发布者:YX    来源:上海仰光电子科技有限公司     发布时间:2024-2-22

是德N5242B网络分析仪显示故障维修处理方法

是德N5242B网络分析仪显示故障维修处理方法

网络分析仪常见故障表现处理方法:

1、电源故障

网络分析仪维修时,电源故障通常表现为:前面板电源指示灯不亮、风扇不转动、仪器无法正常启动或电源电压不稳导致频谱仪不停复位、模拟电压偏低所引起的信号功率低等。

2、显示故障

显示故障通常表现为:无显示(黑屏)、花屏、显示屏灰白。显示故障可能是显示器本身故障、图形处理板故障或CPU故障所致。

3、本振故障

本振故障通常表现为:本振失锁、本振功率低导致的信号插损大和本振频谱纯度差。

4、信号通路故障

网络分析仪维修时,信号通路故障通常表现为:输入接头故障、信号电缆故障、衰减器故障、预选器故障、变频器故障、中频放大/滤波故障、数据采集与处理故障。

开机后仪器自检通过,测量反射(所用通道A/R)工作正常,测量传输(所用通道B/R)工作不正常,信号低30dBm左右,而且曲线不平,安泰维修根据原理框图分析,由反射测量正常可知,仪器所有共用的部件应该是正常的,则故障一定出在端口2的定向耦合器、B通道接收、采样器、第二混频器、及ADC电路的多路开关上。

故障牵扯的器件较多,且仪器的结构比较紧凑,逐一检查的方法不大可行,通过研究发现,中频比较好测:设置仪器在连续波工作状态,频率1GHz,功率电平10dBm,此时一中频应该输出频率10MHz,峰-峰值为0.15V的正弦波,而我们用示波器测量发现信号低了很多,安泰维修故可判断故障出在采样器或前面的耦合器上,进一步测量后发现,定向耦合器输出信号正常,即可判断采样器损坏,需要更换。
